Aktivna snaga (P) i reaktivna snaga (Q) nisu ista stvar — a studenti i operatori to često pomiješaju tek kad generator udari u termičku granicu. PQ Teach je moja Streamlit edukacija: radna točka na P–Q ravnini, polukrug MVA, zraka faktora snage, brojke P/Q/S/PF/φ i struje statora.

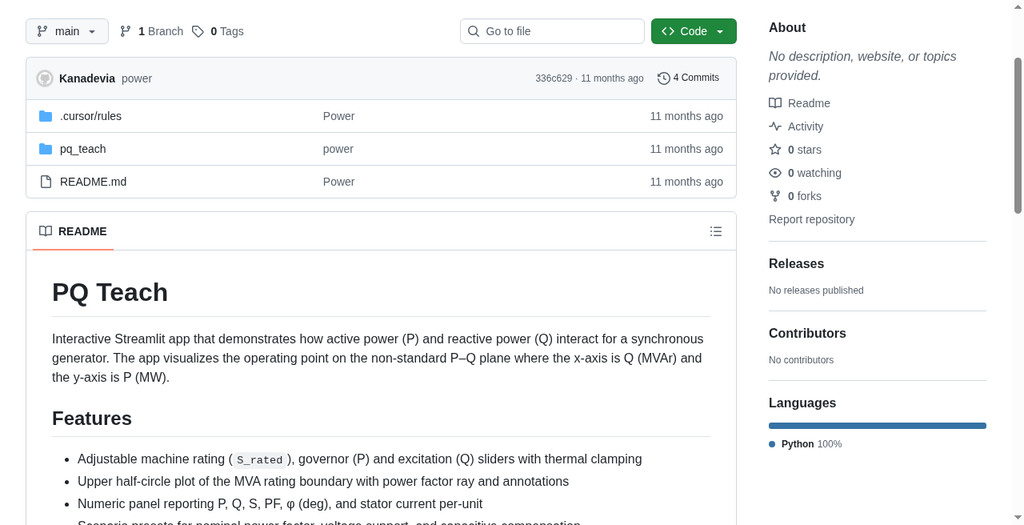

Repo: github.com/qtechdesign/11-Active-power · u README-u ime aplikacije: PQ Teach.
Zašto sam napravio PQ Teach
Energetika treba alate za učenje, ne samo skripte. Ovdje je os x = Q (MVAr), os y = P (MW) — namjerno nekonvencionalan raspored osi kako bi se vježbao pogled na radnu točku. Alat je za nastavu i inženjersku intuiciju sinkronog generatora.
Što aplikacija pokazuje
- Slideri — S_rated, governor (P), ekscitacija (Q) s termičkim stezanjem.
- Polukrug — MVA granica; zraka faktora snage i oznake na grafu.
- Brojčanik — P, Q, S, PF, φ (°), struja statora u pu.
- Presetovi — nominalni PF, podrška napona, kapacitivna kompenzacija.
Pokretanje: streamlit run app.py. Testovi: pytest. Konstante u config.json; override preko env: PQT_S_RATED, PQT_P_MAX, PQT_Q_MAX.
Edukativni podsjetnik
- P (MW) — mehanički ulaz / governor
- Q (MVAr) — ekscitacija
- S (MVA) — vektorski zbroj, ograničen strujom statora
- PF — P/S; zaostajanje kad je Q > 0, prednjačenje kad je Q < 0
- φ — atan2(Q, P) u stupnjevima u ovom rasporedu osi
Tehnologija
Python + Streamlit + pytest. Namjena: nastava i inženjerska praksa elektroenergetike — jasan P–Q pogled bez magle.
Pristup i suradnja
Kod je javan: https://github.com/qtechdesign/11-Active-power
Ako vam treba edukacijski alat za energetiku ili sličan Streamlit stack — javite se na WhatsApp +385 98 421 340, info@qtech.hr ili qtech.hr/pages/kontakt.
