Nằm trong kế hoạch sắp xếp Đài tưởng niệm Tổ quốc, Thành phố Zagreb đã thuê công ty Qtech thiết kế cho dự án hệ thống tưới tự động | hệ thống nước mưa tự động. Hệ thống được cấp nước qua đấu nối cấp nước thành phố được bố trí tại các vị trí quy hoạch đấu nối hệ thống tưới tự động trong các trục thông gió của trạm bơm đài phun. Hệ thống được điều khiển bởi một lập trình viên hiện tại kỹ thuật số.

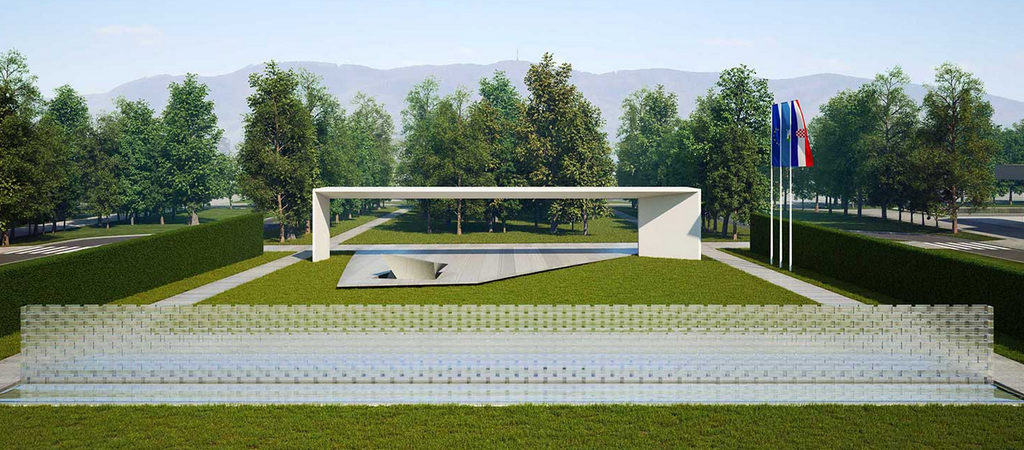

Tượng đài quê hương
Như một khoản tiền gửi dự án để chuẩn bị tài liệu hệ thống thủy lợi, nhà thiết kế đã được cung cấp một dự án bố trí các mảng xanh của Tượng đài Tổ quốc, do kiến trúc sư cảnh quan được chứng nhận Robert Duić thực hiện.
Động lực học hiệu suất
Việc triển khai hệ thống thủy lợi mảng xanh được chia làm hai giai đoạn.
Giai đoạn đầu bao gồm xây dựng công trình cấp nước tưới tiêu, các công việc này được thực hiện trong giai đoạn xây dựng cơ sở hạ tầng của cơ sở, trước khi xây dựng đường giao thông. Các công việc của giai đoạn đầu bao gồm việc lắp đặt các lỗ xuyên kín nước để đi qua các đường ống từ các trục thông gió nơi chúng được đặt van điện từ để tưới bề mặt.
Giai đoạn thứ hai bao gồm việc xây dựng hệ thống tưới tiêu, được thực hiện trong giai đoạn lấp đầy lớp đất cuối cùng và trồng vật liệu thực vật, trước khi gieo hạt.
Các công việc của giai đoạn hai bao gồm:
- lắp đặt một đường ống hoàn chỉnh bắt đầu từ các kết nối với đường dây cung cấp (thực hiện trong Giai đoạn I) đến các hố ga có van điện từ,
- lắp đặt van phân phối và van điện từ,
- lắp đặt các đường bên với các thiết bị tưới tiêu (ống thả từng giọt, máy phun),
- tất cả các công việc đào đắp cần thiết để lắp đặt hệ thống ống nước và lắp đặt điện và các thiết bị tưới tiêu,
- tất cả các công việc lắp ráp và thủ công khác cần thiết để thực hiện một hệ thống đầy đủ và chức năng,
- tất cả các hành động cần thiết để kết nối một hệ thống tự động hóa mới,
- tất cả các thử nghiệm và thử nghiệm cần thiết để chứng minh chức năng của hệ thống
- tất cả công việc về quản lý tài liệu công trường và lập sơ đồ về trạng thái lắp đặt đã thực hiện
Cung cấp nước
Hệ thống tưới tiêu nó sẽ được cung cấp nước thành phố thông qua đấu nối cấp nước DN50 với lưu lượng tối thiểu 7,0 m3 / h và 4,5 bar (chiều cao cấp nước 45 m) đặt tại các vị trí quy hoạch đấu nối hệ thống tưới tự động trong các trục thông gió của trạm bơm đài phun. Dự án này bao gồm tưới tiêu trên diện tích khoảng. 4460 m2
Thiết bị tưới
Các bề mặt có bồn hoa, tấm trải sàn và hàng rào được tưới bằng cách nhỏ giọt, do đó dự kiến việc lắp đặt một đường ống hai lớp với ống nhỏ giọt với tốc độ dòng chảy 2,2 l ở khoảng cách 33 cm, có bù áp tích hợp, được dự kiến. Trên tất cả các đường bên s ống thả từng giọt lắp thêm bộ điều chỉnh áp suất với áp suất đầu ra đặt là 2,0 bar. Các khu vực bãi cỏ được tưới bằng hệ thống tưới sử dụng các vòi phun nước bật lên được kết nối với đường bên. Việc lựa chọn bình phun và vòi phun phụ thuộc vào kích thước bề mặt cần tưới.
Bật lên vòi phun nước
Hệ thống quản lý
Tất cả các điều khiển được gắn trên một cài đặt ngoài trời. Hệ thống tưới được chia thành 17 vùng hoạt động đồng thời thông qua van điện từ có đường kính DN40 (R1 1/2 ''), với điện áp ống là 24V.
Các van điện từ có khả năng vận hành và điều chỉnh lưu lượng theo cách thủ công, và cấu tạo của chúng ngăn cản sự quay trở lại của nước từ nơi lắp đặt vào mạng lưới cung cấp. Van điện từ được làm bằng nhựa cứng, thường đóng, cho áp suất hoạt động lên đến 10 bar và nhiệt độ trung bình lên đến 43 ° C. Các van điện từ được lắp đặt trong các trục thông gió của phòng dịch vụ. Đối với mỗi van điện từ trong hệ thống, việc lắp đặt một bộ điều chỉnh áp suất được cung cấp để điều chỉnh áp suất trong đường bên, để các thiết bị tưới hoạt động trong điều kiện thiết kế. Hoạt động của van điện từ được điều khiển thông qua bộ lập trình dòng điện kỹ thuật số với tối thiểu 20 đầu ra điều khiển 24V el. van điện từ. Bộ lập trình công suất kỹ thuật số có màn hình LCD với giao diện người dùng đơn giản, khả năng điều khiển dòng chảy và kiểm soát dòng chảy, kết nối cảm biến thời gian với công tắc rẽ nhánh, kết nối van chủ.
Lập trình viên hiện tại kỹ thuật số
Tuyên bố về dòng chảy dọc theo đường bên
Sau đây là các dòng chảy riêng lẻ của các dòng bên trong hệ thống tưới tiêu, trong điều kiện vận hành thủy lực tối ưu:
- áp suất vận hành trên các đường từ đường ống giảm xuống - 2 bar
- áp suất vận hành trên đường dây có vòi phun tĩnh - 3 bar
- áp suất vận hành trên đường dây có vòi phun nước động lực - 3 bar
Lượng nước tiêu thụ của hệ thống thoát nước mưa của Tượng đài Tổ quốc với độ trùng 100% được thể hiện trong sơ đồ sau:
